Kao dobavljač radijalnih cilindričnih pumpi, često primam upite od kupaca o tome kako izračunati protok ovih pumpi. Razumijevanje brzine protoka ključno je za pravilan dizajn sustava, osiguravajući da crpka može zadovoljiti zahtjeve primjene. U ovom postu na blogu provest ću vas kroz postupak izračuna protoka radijalne cilindrične pumpe, dajući vam potrebne formule i objašnjenja.
Razumijevanje osnova radijalne cilindrične pumpe
Prije nego što zaronimo u izračun brzine protoka, ukratko razmotrimo osnovni princip rada radijalne cilindrične pumpe. Radijalna cilindrična pumpa sastoji se od niza cilindara koji su radijalno raspoređeni oko središnje osi. Svaki cilindar sadrži klip koji ulazi i izlazi iz provrta cilindra dok se osovina pumpe okreće. Klipovi su povezani s bregom ili zakretnom pločom, koja pretvara rotacijsko gibanje osovine u linearno gibanje klipova.
Kako se klipovi pomiču unutra i iz cilindara, oni stvaraju radnju pumpanja koja uvlači tekućinu u cilindre kroz ulazni otvor i ispušta je kroz izlazni otvor. Brzina protoka crpke određena je volumenom tekućine koju istiskuju klipovi po jedinici vremena.
Čimbenici koji utječu na protok radijalne cilindrične pumpe
Nekoliko čimbenika može utjecati na protok radijalne cilindrične pumpe, uključujući:
- Volumen istisnine:Zapreminski volumen pumpe je volumen tekućine koju istisne svaki klip tijekom jednog potpunog takta. Obično se mjeri u kubičnim centimetrima po okretaju (cc/okretaj) ili kubičnim inčima po okretaju (in³/okretaj). Zapreminski obujam radijalne cilindrične pumpe određen je veličinom cilindara, duljinom hoda klipova i brojem cilindara u pumpi.
- Brzina rotacije:Brzina vrtnje osovine crpke, mjerena u okretajima u minuti (RPM), izravno utječe na brzinu protoka crpke. Kako se brzina vrtnje povećava, klipovi brže ulaze i izlaze iz cilindara, što rezultira većim protokom.
- Volumetrijska učinkovitost:Volumetrijska učinkovitost crpke mjera je koliko učinkovito crpka pretvara ulaznu snagu u protok tekućine. Uzima u obzir faktore kao što su curenje, gubici kompresije i viskoznost tekućine. Volumetrijska učinkovitost radijalne cilindrične pumpe obično se izražava u postocima i može se kretati od 80% do 95%.
Izračun teorijskog protoka radijalne cilindrične pumpe
Teoretski protok radijalne cilindrične pumpe može se izračunati pomoću sljedeće formule:
[Q_{th} = V_d \times n]
Gdje:
- (Q_{th}) je teoretski protok u litrama po minuti (L/min) ili galonima po minuti (GPM).
- (V_d) je zapremina pumpe u kubičnim centimetrima po okretaju (cc/okretaj) ili kubičnim inčima po okretaju (in³/okretaj).
- (n) je brzina vrtnje osovine pumpe u okretajima u minuti (RPM).
Uzmimo primjer da ilustriramo kako koristiti ovu formulu. Pretpostavimo da imamo radijalnu cilindričnu pumpu s obujmom od 50 cc/okr i brzinom vrtnje od 1500 RPM. Teoretski protok crpke može se izračunati na sljedeći način:
[Q_{th} = 50 \text{ cc/rev} \times 1500 \text{ RPM} = 75.000 \text{ cc/min}]
Kako bismo pretvorili protok iz kubičnih centimetara u minuti u litre u minuti, dijelimo s 1000:
[Q_{th} = 75,000 \text{ cc/min} \div 1000 = 75 \text{ L/min}]
Izračun stvarnog protoka radijalne cilindrične pumpe
Stvarna brzina protoka radijalne cilindrične pumpe obično je niža od teorijske brzine protoka zbog faktora kao što su curenje, gubici kompresije i viskoznost tekućine. Da bismo izračunali stvarni protok, moramo uzeti u obzir volumetrijsku učinkovitost crpke. Stvarni protok može se izračunati pomoću sljedeće formule:
[Q_{act} = Q_{th} \times \eta_v]
Gdje:
- (Q_{act}) je stvarna brzina protoka u litrama po minuti (L/min) ili galonima po minuti (GPM).
- (Q_{th}) je teoretski protok u litrama po minuti (L/min) ili galonima po minuti (GPM).
- (\eta_v) je volumetrijska učinkovitost crpke, izražena kao decimalna jedinica.
Nastavimo s prethodnim primjerom i pretpostavimo da je volumetrijska učinkovitost crpke 90% (ili 0,9). Stvarni protok crpke može se izračunati na sljedeći način:
[Q_{act} = 75 \text{ L/min} \puta 0,9 = 67,5 \text{ L/min}]
Razmatranja za izračun brzine protoka
Prilikom izračunavanja brzine protoka radijalne cilindrične pumpe, važno je uzeti u obzir sljedeće:
- Radni uvjeti:Na brzinu protoka crpke mogu utjecati radni uvjeti, kao što su tlak, temperatura i viskoznost tekućine. Viši tlakovi i viskoznosti mogu smanjiti volumetrijsku učinkovitost crpke, što rezultira manjim protokom.
- Dizajn pumpe:Dizajn crpke, uključujući veličinu i oblik cilindara, vrstu klipova i raspored ventila, također može utjecati na brzinu protoka. Različite izvedbe crpki mogu imati različite volumetrijske učinkovitosti i karakteristike protoka.
- Zahtjevi sustava:Protok crpke treba odabrati na temelju zahtjeva hidrauličkog sustava. Važno je osigurati da pumpa može osigurati dovoljan protok kako bi zadovoljila zahtjeve sustava u svim radnim uvjetima.
Srodni proizvodi

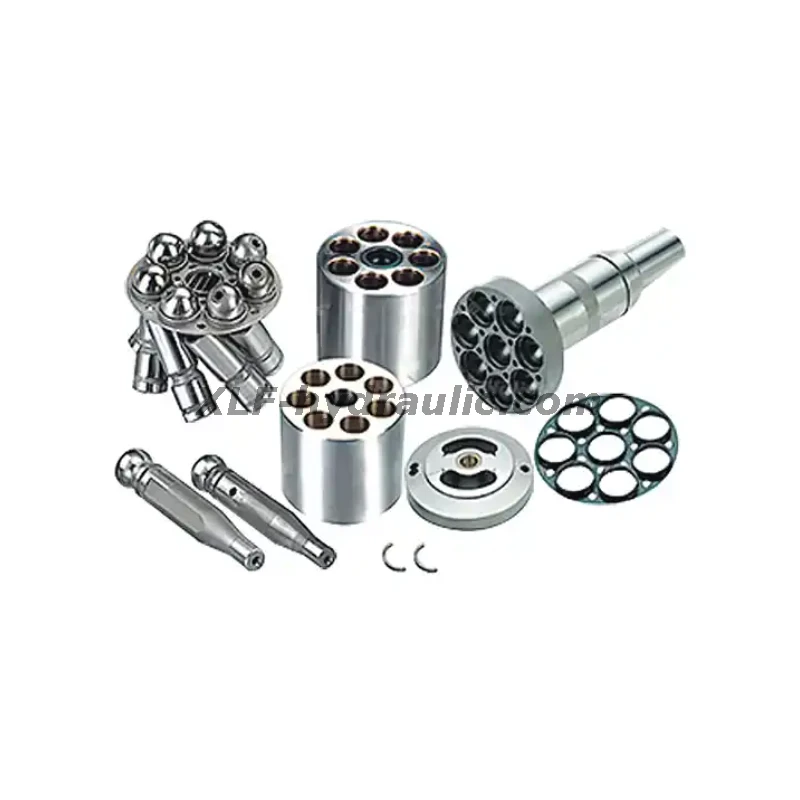

Ako ste zainteresirani za druge vrste hidrauličnih pumpi, također nudimo široku paletu proizvoda, uključujućiDenison serija T7B T7BS hidraulične lopatične pumpe s zakretnom pločom za industrijske strojeve, theRexroth A11VLO serija pumpi promjenjivog volumena za rovokopač, iRexroth rezervni dijelovi za savijenu aksijalnu klipnu pumpu serije A2V12. Ove su crpke dizajnirane za pružanje pouzdanih i učinkovitih performansi u raznim industrijskim primjenama.
Zaključak
Izračun brzine protoka radijalne cilindrične pumpe važan je korak u projektiranju i odabiru hidrauličkog sustava. Razumijevanjem osnovnih principa rada crpke i korištenjem odgovarajućih formula, možete točno odrediti protok crpke i osigurati da ispunjava zahtjeve vaše primjene.
Ako imate bilo kakvih pitanja ili trebate dodatnu pomoć s izračunom protoka ili odabirom pumpe, slobodno nas kontaktirajte. Mi smo vodeći dobavljač radijalnih cilindarskih pumpi i drugih hidrauličkih komponenti, a posvećeni smo pružanju proizvoda visoke kvalitete i izvrsne usluge našim kupcima. Započnimo razgovor o vašim specifičnim potrebama i pronađimo najbolje rješenje za vaš hidraulički sustav.
